Maschinenpark

CNC Bearbeitung

Bearbeitungszentrum	Verfahrwege			Drehzahl	Tisch Durchmesser(mm)	Steuerung
	X	Y	Z
3-Achsen Maschine	1100	600	510	10000		Heidenhain iTNC 530
4-Achsen Maschine	1100	600	510	10000		Heidenhain iTNC 530
4-Achsen Maschine	1200	700	610	12000		Heidenhain iTNC 530
5-Achsen Maschine	1500	700	610	12000		HeidenhainiTNC 530
5-Achsen Maschine	760	610	610	12000		HeidenhainiTNC 530
3-Achsen Maschine	750	402,5	405	6000		Fanuc
3-Achsen Maschine	760	610	610	12000		HeidenhainiTNC 530
5-Achsen Maschine	410	610	500	12000	400	HeidenhainiTNC 530

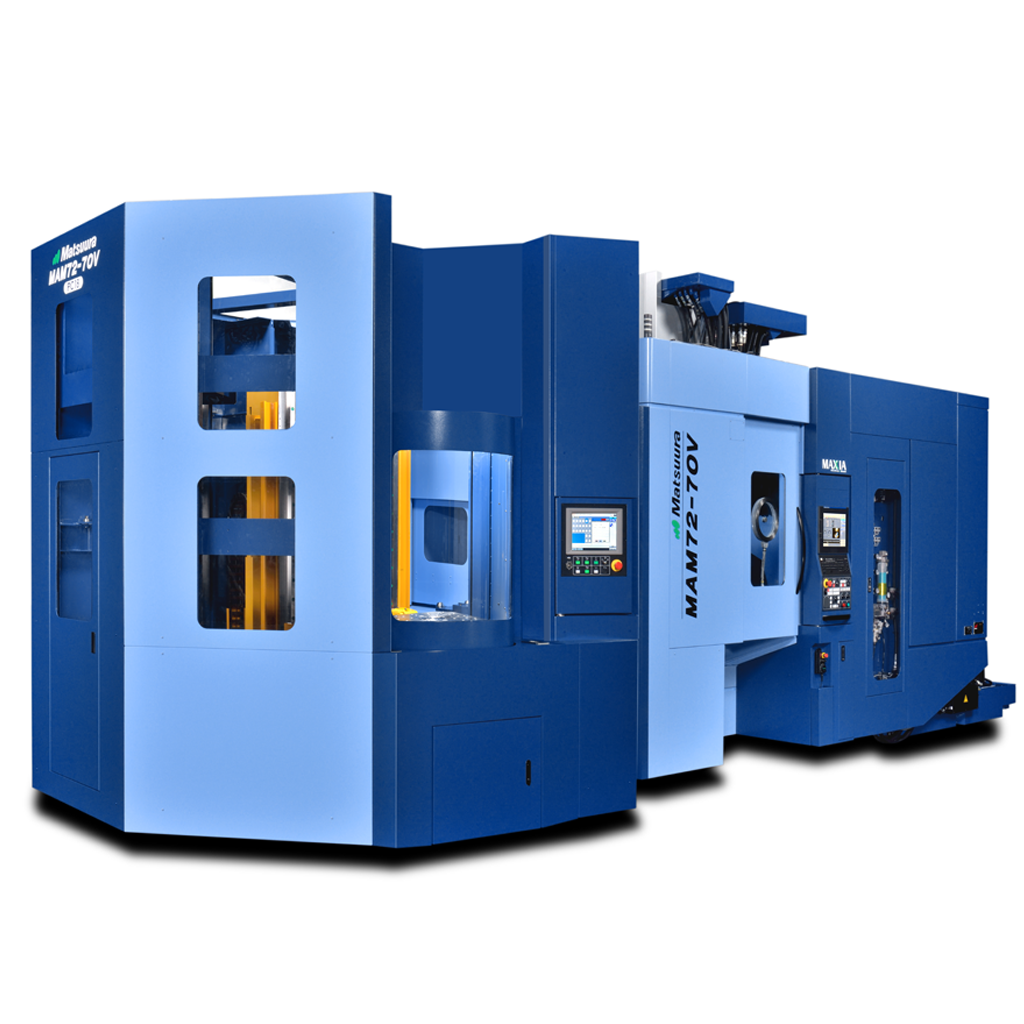

5-Achsen Machine	670	820	600	18000	800	Heidenhain

Die Maschinen sind mit Glasmaßstäben von HEIDENHAIN sowie IKZ-Anlagen ausgestattet.Die Maschinen sind so ausgestattet, dass die Werkzeug- und Werkstückvermessung direkt an der Maschine während des Fertigungszyklus stattfindet.

Portalfräßanlage

Verfahrwege (X/Y) : 3.750 x 1.750 (mm)
Hauptspindel Drehzahl max. [U/min] : 30.000
Hauptspindel Leistung max. [kW] : 14
Anzahl Werkzeugmagazinplätze [Stück] : 24

CNC Drehmaschine

CNC-Drehmaschine XD38IIH

Hersteller	Hanwha
max. Dreh-Ø	38 mm
Spindeln	2
Anzahl Achsen	9
Anzahl Werkzeuge	max. 28
Steuerung:	Siemens
Hauptspindel:	Drehzahl 6.500 U/min Leistung 23 kW Drehdurchmesser 38 mm
Gegenspindel:	Drehzahl 6.500 U/min Leistung 23 kW Drehdurchmesser 38 mm
Drehzal	6.500 U/min
Leistung	23 kW
Drehdurchmesser	38 mm

CNC-Drehmaschine TC-30-YS 800

Hersteller	CMZ
max. Dreh-Ø	550 mm
Spindeln	2
Revolver	1
Spitzenweite	640 mm
Steuerung	Fanuc 31i
Werkzeugsystem	Revolver 16 (12) Stationen
Detail	ASA 6″ A2
Spindeldurchlass	77 mm

CNC-Drehmaschine TC-15-YS 800

Hersteller	CMZ
max. Dreh-Ø	550 mm
Spindeln	2
Revolver	1
Spitzenweite	904 mm
Steuerung	Fanuc 31i
Werkzeugsystem	Revolver 16 (12) Stationen
Detail	ASA 6″ A2

CNC Schleifmaschine

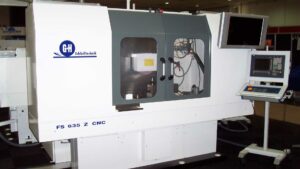

CNC- Schleifmaschine FS 635 Z CNC

Hersteller	Geibel & Hotz
Schleiflänge	600 mm
Schleifbreite	350 mm
Schleifhöhe	375 mm
X-Achse	10 mm – 650 mm
Y-Achse	140 mm – 525 mm
Z-Achse	400 mm
Steuerung	Siemens

Drahterodiermaschine

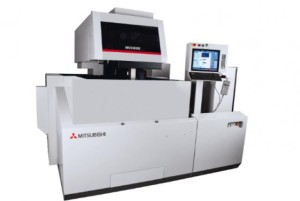

MV2400R Grand Tubular

Verfahrwege (U/V): ±150 (mm)
Verfahrwege (X/Y/Z) : 600 x 400 x 310 (mm)
Z-Achse CNC gesteuert Standardausrüstung (=5.Achse)
Konik MV2400R Grand Tubular
Konikwinkel 15° (bei Werkstückhöhe 260 mm) (°)
Konikschneideinrichtung Standardausrüstung (=3. und 4. Achse)
Drahtdurchmesser 0,1 – 0,3
Max. Werkstückabm. (BxHxT): 1050 x 820 x 305 (mm)
Max. Werkstückgewicht: 1500 (kg)
Tischabmessungen (BxT) : 840 x 640
(4-Seiten-Tisch) (mm)
Tischhöhe (ab Boden) 950 (mm)

Weiterhin setzen wir folgende Geräte ein

Hochleistungsmetallbandsäge Modell HBA 320

Sägebereich: rund 320 mm / 4-kant 300×300

MEBAmat 330

Typ	Geradschnittsäge 90°
Sägeablauf	Voll-Automat
Automatisierung	Serienschnitt
max. Schnittbereich Ø	330 mm
max. Schnittbereich	350 mm
max. Schnittbereich	330 mm

Qualitätssicherung

TESA Micro-Hite 3D Recorder

MITUTOYO PRÄZISE 3-D-KOORDINATENMESSMASCHINE

Messbereich (mm)

X= 905

Y= 1605

Z= 605

Max. Abweichung 1,7 µm

Optisches Messystem Keyence IM 7030

Bildsensor	S7W-CMOS, 1“ 6,6 Megapixel
Objektivsystem	Doppelt telezentrisches Objektiv
Standardmessmodus	300 mm x 200 mm
Anzeigeauflösung	0,1 µm
Wiederholgenauigkeit	+/- 1 µm
Messbarer Bereich	190 mm x 90 mm
Maximale Messtiefe	30 mm
